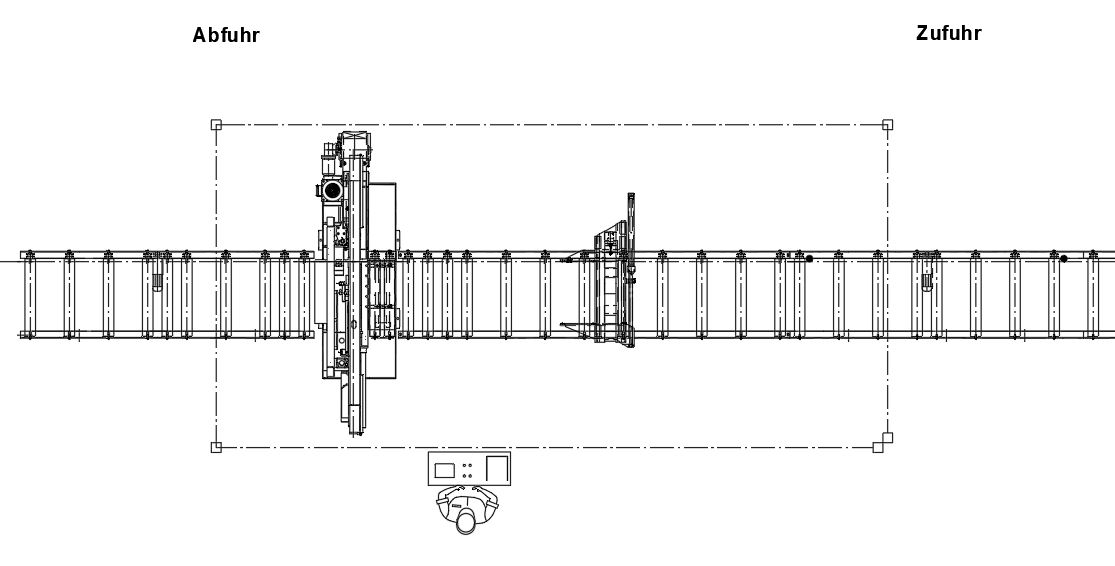

MEBAeco 510 A-1300
Die MEBAeco Bandsägeautomat mit 2-Säulen-Linearführung bietet präzise gerade Schnitte, halbautomatischen Materialeinschub bis 1300 mm, intelligente Touchscreen-Steuerung und Hochleistungspaket – ideal für verschiedene Querschnitte und Materialien.
Produktinformationen "MEBAeco 510 A-1300 "
MEBAeco: Die Individualität von der Stange
2-Säulen-lineargeführter-Metall-Bandsägeautomat für gerade Schnitte. Besonders geeignet für den universellen Einsatz bei unterschiedlichen Querschnitten und Materialien.Serienausstattung
- Zugangssicherung nach CE Norm über Lichtschranke
- MEBA Bandsägeautomat in bewährter Zwei-Säulen-Linearausführung und integriertem MEBA Zangeneinschubsystem von 5-1300 mm pro Hub (Verlängerbar in 1000 mm Schritten, Zangeneinschub auf manueller MEBA- Rollenbahn aufgebaut.)
- Menügeführte, intelligente 4,3‘‘ Touchscreen-Steuerung über Betriebssystem Windows CE 6.0.: Programmspeicher 1000 Datensätze; Durchgängige Busvernetzung; Umschaltmöglichkeit der Maßeinheiten; Dokumentation und Informationen zu Störungen und Warnungen
- MEBA Hochleistungspaket: Sägevorschub über frequenzgeregelten Kugelrollspindelantrieb mit automatischer Schnittdruck- und Vorschubüberwachung. Dadurch optimale Verhältnisse für jede Sägeaufgabe, d.h. konstanter Druck bei Vollmaterial und konstanter Vorschub bei dünnwandigen Profilen.
- Für die Betriebsdatenerfassung ein Betriebsstundenzähler integriert
- Schlupffreier Materialtransport durch Anpassung der Einschubgeschwindigkeit Schneller und präziser Materiallängenvorschub über Zahnstange und AC-Antrieb bei einer max. Hublänge von 1300 mm mit integrierter Rollenbahn bis 2000 mm.
- Beidseitiges Öffnen der Spannbacken des Zangeneinschubsystems.
- Geriffelte Leisten für schweren Materialtransport.
- Sägerahmen in massiver schwingungsarmen Stahl-Schweißkonstruktion.
- Sägeband zur Materialauflagefläche 3° schräg gestellt für höchste Schnittleistungen und Standzeiten beim Sägen von Stahlbauprofilen
- Kombinierte Sägebandführung , Präzisions-Lager zur bandschonenden Umlenkung der Sägebänder. Angefaste Hartmetall-Gleitführungen für Sägebandführung
- Eilgangabsenkung des Sägerahmens über automatische Höhenschaltleiste bis kurz vor das Sägematerial. Beim Serienschnitt fährt der Sägerahmen nur kurz über das Material und es kann ein neuer Materialabschnitt positioniert werden. Optimale Taktzeiten beim Einzel- und Serienschnitt.
- AC frequenzgeregelter Sägebandantrieb stufenlos 15 - 150 m/min regelbar
- Spielfrei vorgespannte, wartungsarme Kugelumlauf-Linearführungen am Materialeinschub und Sägerahmenvorschub für einen leichtgängigen, ruckfreien und schwingungsdämpfenden Vorschub
- Bedienpult separat aufgestellt
- Beweglicher Bandführungsarm, Einstellung auf Materialbreite
- Spänereinigungsbürste mitlaufend
-
Sägebandspannung hydraulisch
- Bedienungsanleitung und Ersatzteilliste (digital)
- 1 MEBA Bimetall-Sägeband 4/6 ZpZ auf Maschine
- CETOP Hydrauliksystem
- Kühlmitteleinrichtung (ca. 100 ltr.). Optional kombinierbar mit MEBA Eco-Microdosieranlage
- Lackierung silbergrau/ blaugrau (RAL 7001/ RAL 7031)
- Modem für Fernzugriff Inkl. Dashboard (Übersicht aller relevanten Maschinen Daten) im Lieferumfang enthalten. Laufzeit 1 Jahr.
(Gültig nur für Maschinenstandort Deutschland: inkl. Abschlusswartung nach Gewährleistungsende. Während der Gewährleistungszeit bleibt das Modem im Besitz von MEBA)
Optional
- Laserleuchte für Schnittlinienanzeige/ Anrißsägen
- Spänebürste angetrieben
- Microdosieranlage
- Spanndruckregulierung bei separat aufgestelltem
- Material-Bündelspannung MEBA 510 A-2300
- 7" CE-Panel MEBAeco 410 A/510 A
- Verlängerung des Materialeinschubs um 1000 mm
- Nullanschlag (Automatische 0-Positionierung)
- Doppelspannstock
- LED Arbeitsleuchte
- Sonderlackierung 2-farbig nach RAL Karte
- Kratzbandförderer für optimale Späneentsorgung
- Fahrbarer Späne-Kippbehälter für Staplertransport
- Wassersprühpistole
- Kompressor für Microdosieranlage
- Heizung für Hydraulikaggregat
- Heizung Kühlmittel
- Aufstellelemente (4 Stück)
- Schnittverlaufskontrolle MEBAeco 410 DGA / 510 DGA
- MEBA NC Server: Externer Postprozessor:
- Datenaustausch OPC-UA für P300 inkl.10m Patchkabel
- Rollenbahnen in verschiedenen Längen verfübar
Technische Änderungen vorbehalten. | Produktnummer: | 510 A130010 |
|---|---|
| Automatisierungsgrad: | Serienschnitt |
| Baureihe: | MEBAeco |
| Typ: | Geradschnittsäge 90° |
| Schnittmaterial: | Profil Eckig, Profil Rund, Rund Vollmaterial, Vierkant Vollmaterial |
| max. Schnittbereich Breite ↔ (mm): | 700 |
| max. Schnittbereich Höhe ↕ (mm): | 500 |
| max. Schnittbereich Ø (mm): | 510 |
| Schnittgeschwindigkeit: | 15 - 150 m/min |
| Reststücklänge: | 75 mm |
| Antrieb - Sägeband: | 7,5 kW |
| Sägebandspannung: | Hydraulisch |
| Sägebandabmessung: | 6100x41x1,3 mm |
| Arbeitshöhe: | 750 mm |
| Gewicht: | 3100 KG |
| Abmessungen: | 3500x3100x2000 mm |
