MEBAeco 510 DG
Die MEBAeco Doppelgehrungs-Bandsäge überzeugt mit halbautomatischem Sägevorgang, präzisen 30°-135° Gehrungen und stabiler Zwei-Säulenführung – ideal für unterschiedliche Materialien, Querschnitte und universellen Industrieeinsatz.
Produktinformationen "MEBAeco 510 DG"
MEBAeco: Die Individualität von der Stange.
2-Säulengeführte Doppelgehrungs-Metall-Bandsägemaschine mit halbautomatischer Ausführung und stufenloser Gehrungseinstellung 30° - 45° - 90° - 135°. Besonders geeignet für den universellen Einsatz bei unterschiedlichen Querschnitten, Materialien und häufig wechselnden Gehrungsschnitten. Die Maschinensteuerung entspricht der CE-Norm 89/289Serienausstattung
- Halbautomatischer Sägeablauf mit Werkstück Spannen- Sägen- Hochfahren auf eingestellte Höhe nach beendetem Schnitt
- MEBA Hochleistungspaket: Sägevorschub über frequenzgeregelten Kugelrollspindelantrieb mit automatischer Schnittdruck- und Vorschubüberwachung. Dadurch optimale Verhältnisse für jede Sägeaufgabe, d.h. konstanter Druck bei Vollmaterial und konstanter Vorschub bei dünnwandigen Profilen.
- Manuelle Gehrungseinstellung, digitale Ablesung auf 0,1° Genauigkeit
- Eilgangabsenkung des Sägerahmens über Drucktaste bis Materialkante
- Bedienpult separat aufgestellt

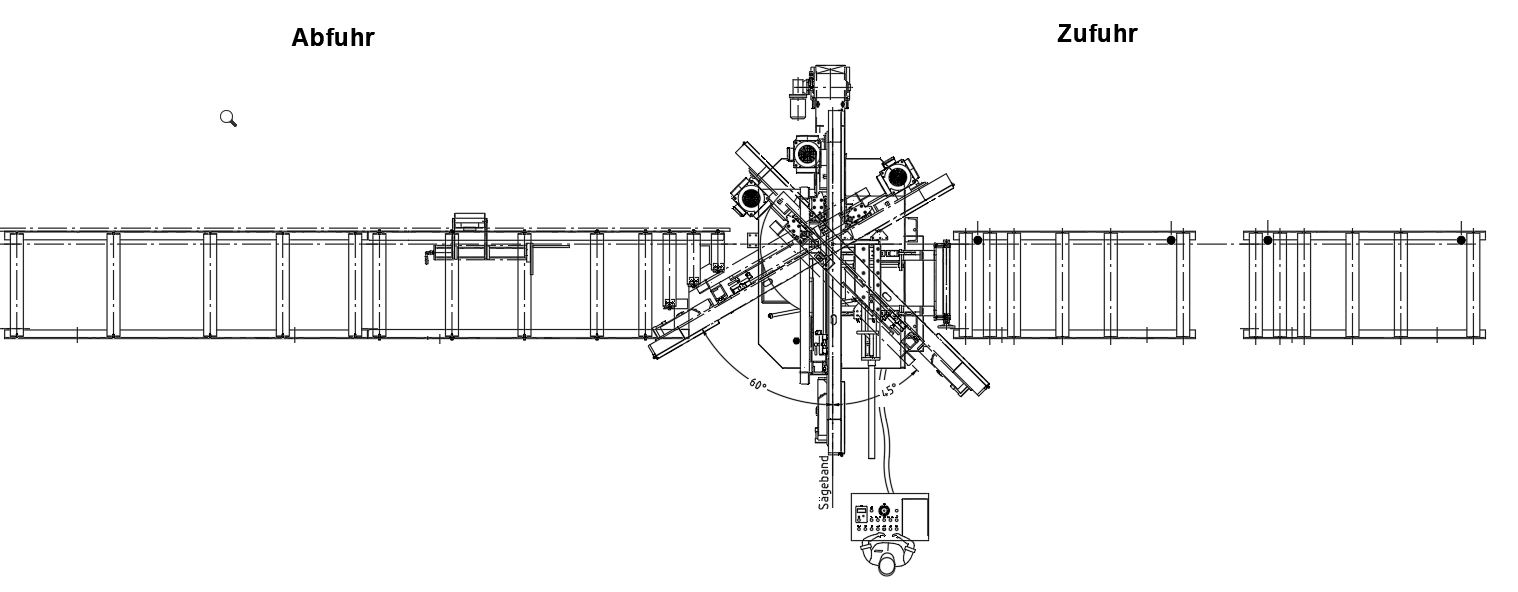

- Patentiertes Doppelgehrungssystem (ERP Nr. 0491120) Einzigartige Doppelgehrungsbandsäge, bei der beidseitige Gehrungen nur durch Schwenken des Sägerahmens und der Materialauflage auf einfache und wirtschaftliche Weise eingestellt werden können.
- Automatisches Verfahren der Spannstöcke und digitale Gehrungseinstellung. Der Materialspannstock fährt entsprechend der gewünschten Gehrung automatisch in Durchflußrichtung mit, dadurch wird das Material immer rechtwinklig, dicht am Sägeband gespannt.
- Der Gehrungsdrehpunkt ist Schnittpunkt zwischen Sägeband und fester Spannbacke, dadurch keine Veränderung des Längenmaßes bei wechselnder Winkelstellung.
- Hydraulische Vollhub-Werkstückspannung, Materialschnellspannung. Bei jeder Winkelstellung des Sägerahmens wird das Material parallel in 90° gespannt.
- Stabiler Zwei-Säulen lineargeführter Sägerahmen
- Sägeband zur Materialauflagefläche 3° schräg gestellt.
- Zentrale Maschinenbedienung
- Sägerahmen-Durchlasshöheneinstellung über Höhenschaltleiste
-
Beweglicher Bandführungsarm, Einstellung auf Materialbreite
- Sägeband-Umlenkrollen-Hartmetallführung
- Spänereinigungsbürste mitlaufend
- Sägebandspannung hydraulisch mit Druckentlastung bei Stillstand der Maschine
- Bedienungsanleitung und Ersatzteilliste (digital)
-
1 MEBA Bimetall-Sägeband 4/6 ZpZ auf Maschine
- CETOP Hydrauliksystem
- Kühlmitteleinrichtung (ca. 100 ltr.). Optional kombinierbar mit MEBA Eco-Microdosieranlage
- Lackierung silbergrau/ blaugrau (RAL 7001/ RAL 7031)
Optional
- Laserleuchte für Schnittlinienanzeige/ Anrißsägen
- Spänebürste angetrieben
- Microdosieranlage
- Spanndruckregulierung bei separat aufgestelltem
- Material-Bündelspannung, hydraulisch 510 DG
- Heberolle manuell
- Heberolle hydraulisch
- Halbauto. Gehrungsschwenken 410 DG / 510 DG
- Hauptspannstock öffnen nach beendetem Schnitt
- LED Arbeitsleuchte
- Mindestdrehzahlüberwachung an der Bandscheibe
- Messanschlag 0-800 mm
- Sonderlackierung 2-farbig nach RAL Karte
- Kratzbandförderer für optimale Späneentsorgung
- Fahrbarer Späne-Kippbehälter für Staplertransport
- Schnittverlaufskontrolle Halbautomaten 510 /510 DG
- Wassersprühpistole
- Kompressor für Microdosieranlage
- Heizung für Hydraulikaggregat
- Heizung Kühlmittel
- Aufstellelemente (4 Stück)
- Bodenauffangwanne
- Rollenbahnen in verschiedenen Längen verfügbar
Technische Änderungen vorbehalten. | Produktnummer: | 510 DG000F2 |
|---|---|
| Automatisierungsgrad: | Einzelschnitt, Serienschnitt |
| Baureihe: | MEBAeco |
| Typ: | Doppelgehrungssäge 30°-135° |
| Schnittmaterial: | Profil Eckig, Profil Rund, Rund Vollmaterial, Vierkant Vollmaterial |
| max. Schnittbereich Breite ↔ (mm): | 700 |
| max. Schnittbereich Höhe ↕ (mm): | 500 |
| max. Schnittbereich Ø (mm): | 510 |
| Schnittgeschwindigkeit: | 15 - 150 m/min |
| Reststücklänge: | 75 mm |
| Antrieb - Sägeband: | 7,5 kW |
| Sägebandspannung: | Hydraulisch |
| Sägebandabmessung: | 6100x41x1,3 mm |
| Arbeitshöhe: | 750 mm |
| Gewicht: | 2100 KG |
| Abmessungen: | 1500x3100x2200 mm |
